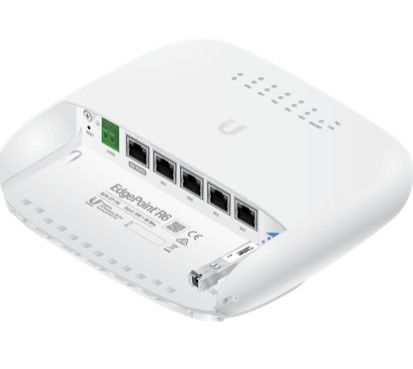

Verdrahteter Router Multiservices 5 UBNT EdgePoint EP-R6 Portgigabit stützt 24V POE

Installations-Anforderungen

• Phillips-Schraubenzieher
• 7 Millimeter-Sockelschlüssel
• Erdung – Min. 10AWG (5 Millimeter2)undmax.Länge: 1M. AlsSicherheitsanweisungriebdasEdgePointzu einemgeerdetenMast, zu einemPfosten, zu einemTurmoderzu einerErdungsschiene.
• Die abgeschirmte Kategorie 5 (oder oben) verkabelnd sollte für alle verdrahteten Ethernet-Verbindungen verwendet werden und sollte durch den Wechselstrom-Boden des PoE geerdet werden.

  Wir empfehlen, dass Sie Ihre Netze vor schädlicher Umwelt im Freien und destruktive ESD-Ereignisse mit Industriellgrad schützen, abgeschirmtes Ethernet-Kabel von Ubiquiti.

Energieoptionen

Entweder der VDC-Input oder PoE-Input wird zu irgendeiner Zeit benutzt. Wenn beide Inputarten angeschlossen werden, nur die Inputart mit der höchsten Spannung benutzt wird; das andere kann als Unterstützung verwendet werden. Irgendwelche der Inputwahlen können irgendwelche der Ertragwahlen antreiben.

Leistungsaufnahme-Wahlen

• 24VDC, 3A
• 24V, 1.4A auf eth0 (PoE herein)

Leistungsabgabe-Wahlen

• EdgePoint (erfordert)
• Passives 24V, 2-Pair PoE auf eth0-eth4

Die Anzahl von Geräten, die angetrieben werden können, hängt von der Leistungsaufnahme der spezifischen Geräte und der Leistungsaufnahmewahl ab. Zum Beispiel wenn Sie 24VDC zur Verfügung stellen, haben 1.25A, dann Sie 30W der Energie. Wenn das EdgePoint 7W (max. Leistungsaufnahme) verwendet, dann haben Sie 23W, das für passiven PoE-Ertrag verfügbar ist. Überprüfen Sie bitte Produktbeschreibungen, damit die Leistungsaufnahmen-Werte in Ihren Berechnungen verwenden.

Spezifikationen
