Produktdetails:
|
Vorbildliches Number: | ETHB | Zahl von Schnittstellen: | 8 |
---|---|---|---|
Typische Leistung (W): | 20W | Optische Module: | SFP GE optische/elektrische Module |
Produkt-Reihe: | MA5608T | Umgebende Temperatur: | Lange Ausdrücke: 0 °C bis 45 °C (32°F zu 113°F) kurze Zeiträume: -5 °C zu °C 55 (23°F zu 131°F) |
Art: | Getriebebrett aus optischen Fasern | Garantie: | 1-jährig |
Markieren: | ETHB-Gigabit-Schalttafel,Huawei MA5608T,Optisches Schnittstellen-Brett H801ETHB |

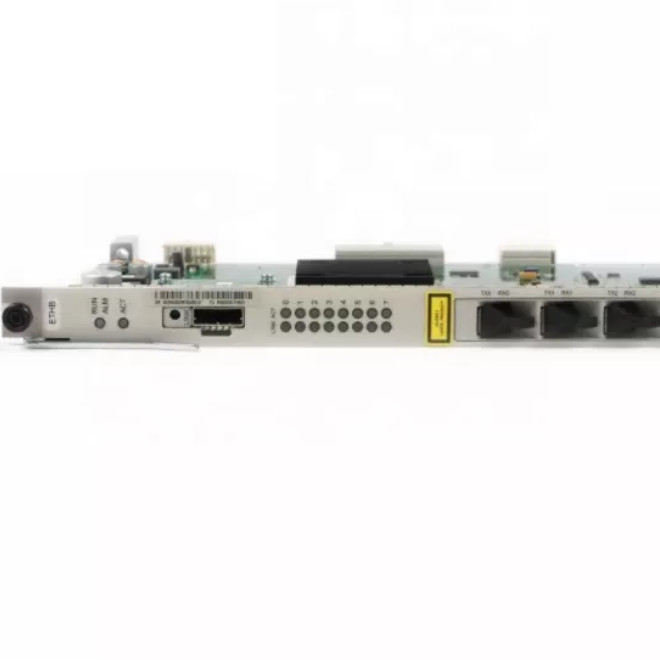

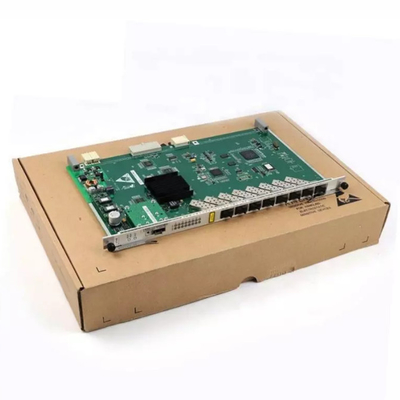

Der Gigabit-Schalttafel ETHB 8 Huaweis MA5608T des GE-Ethernet-Services Hafen optisches Schnittstellenbrett H801ETHB
Ethernet-Service-Zugangsbrettspezifikationen
Spezifikation | H801ETHA | H801ETHB |
Zahl von Schnittstellen | 8 | 8 |
Optische Module | Optische Transceivers SFPs GE | SFP GE optische/elektrische Module |
Ethernet-Kaskade | √ | √ |
Ethernet gegen den Strom | × | √ |
Selbst-abwechselndes Ein- und Auslagern innerhalb des Brettes (Verbindung zwischen den aufwärts gerichteten Häfen, wann, auftretend als ein aufwärts gerichtetes Brett) | × | √ |
Innere Polymerisierung | × | √ |
Quer-Plattenpolymerisierung | × | √ |
Anwenderzugriff und Benutzermanagement | × | × |
Einplatinen-Leistungsaufnahme und Rahmenlänge
Furnier-Blattname | Leistungsaufnahme | Feldlänge |
Ethernet-Service-Zugangsbrett | ||
H801ETHB |
STATISCH: 20W : 21W |
2052 Bytes, erhöht auf 9216 Bytes nach der riesigen Feldfunktion wird ermöglicht |
Treffen Sie zu
* HW H801ETHB STÜTZT DAS GEGEN DEN STROM KASKADIERENDE ETHERNET UND ETHERNET.
* DAS HW H801ETHB, DAS EINPLATINEN IST, IST FÜR DIE ETHERNET-KASKADE ALLGEMEIN VERWENDET.
* kann Kaskadenanwendungsszenario HW H801ETHB, wenn die Kontrollorgane und GIU-Brett unzulänglich sind, das Einplatinen HW H801ETHB für Ethernet gegen den Strom benutzt werden.
Prinzip
* die Funktionen jedes Moduls von HW H801ETHB sind, wie folgt:
1. Die Steuereinheit schließt das Software-Laden vom Einplatinen, die Unternehmenskontrolle der Operation und die Lesung von Signalen wie Schlitzzahl, Versionsnummer und Brettart Zahl ab.
2. Der Interface-Baustein stellt 8 GE-Schnittstellen zur Außenseite zur Verfügung.
3. Der Lastschalter verwirklicht die Funktionen der Lastverteilung und des Redundanzschutzes durch Querbrettanhäufung.
4. Das Energiemodul stellt Arbeitsfähigkeit für jedes Funktionsmodul im Brett zur Verfügung.
5. Die Taktflachbaugruppe stellt die Arbeitsuhr für jedes Funktionsmodul im Brett zur Verfügung.
* der Geschäftsprozess von HW H801ETHB ist, wie folgt:
1. In der aufwärts gerichteten Richtung werden die Wartungsangaben an den Lastschalter von den Hauptkontrollorganen durch das Rückwandverbindungsstück angeschlossen, und der Lastschalter schließt den Drahtgeschwindigkeitsaustausch von Ethernet-Paketen ab und verwirklicht den kaskadierenden und aufwärts gerichteten Service.
2. In der abwärts gerichteten Richtung werden Wartungsangaben an die Hauptkontrollorgane von der Rückwand nach den GE-Schnittstellendurchläufen durch den Lastschalter angeschlossen.
Plattenschnittstelle
Furnier-Blattkategorie | Furnier-Blattname | Optischer Transceiver GEs - Einfachkanal-Doppelfaser bidirektional | Optischer Transceiver GEs - Einkanaleinzel-faser bidirektional | Optischer Transceiver GEs - einzelne Zweikanalfaser bidirektional | GE-IPL-Module - Einfachkanal-Doppelfaser bidirektional | Elektrische Module GEs |
Ethernet-Service-Zugangsbrett | ETHA | √ | × | × | × | × |
ETHB | √ | √ | × | √ | √ |
Licht
Geführter Silkscreen | Der Name von geführt | Geführter Status | Statusbeschreibung |
LAUF-ALM | Betriebszustand führte | Blitzen rot | DAS APPstartstadium WÄHREND DES FURNIER-BLATTstartprozesses |
Blitzen grün (Zeitraum 0.25s) | Das Stadium der Kommunikation mit den Hauptkontrollorganen während des Startprozesses vom Einplatinen | ||
Blitzen grün (Zyklus 1s) | Das Furnier-Blatt arbeitet normalerweise | ||
Rot ist fest | Furnier-Blattausfall | ||
TAT | Primär- und Bereitschaftsled | Grün ist fest | Stellt keine Bedeutung dar |
VERBINDUNG | VerbindungsStatusanzeige | Grünes helles | Der Hafen stellt eine Verbindung her |
Löschen Sie aus | Der Hafen wird nicht angeschlossen | ||
TAT | Datenstatus führte | Gelbes Blitzen | Es gibt Datenübertragung |
Löschen Sie aus | Keine Datenübertragung |
